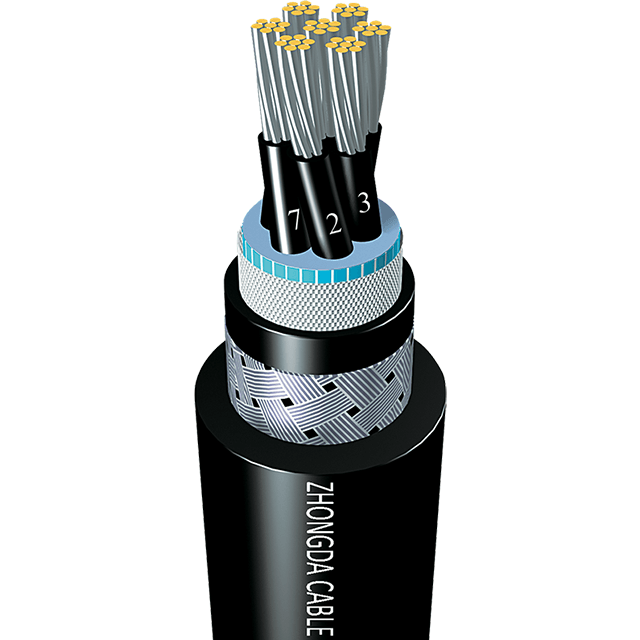

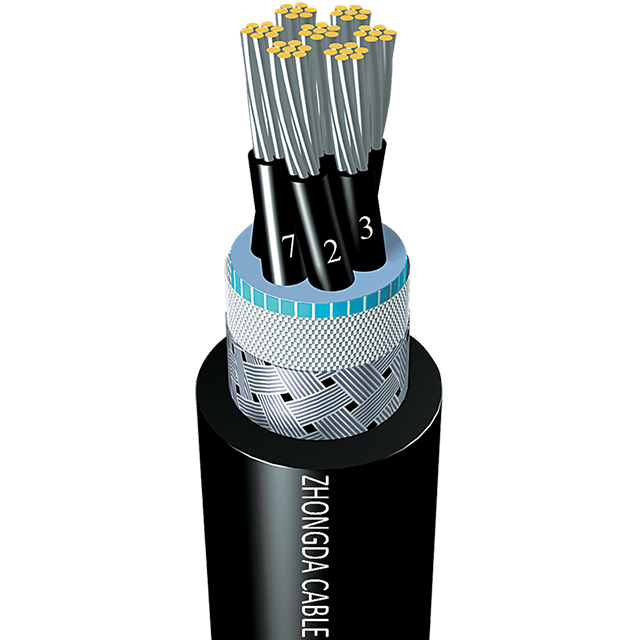

ハロゲンフリー低煙難燃性マリンコントロールケーブル 150/250V 90℃
例： CKJPF/SC、CKJPJ/SC、CKJ82/SA、CKJ85/SC、CKJ86/SC、 CKJV82/SA、CKJV92/SA、CKJPF86/SC、CKJPF96/SC、CKJPJ85/SC、CKJPJ95/SC

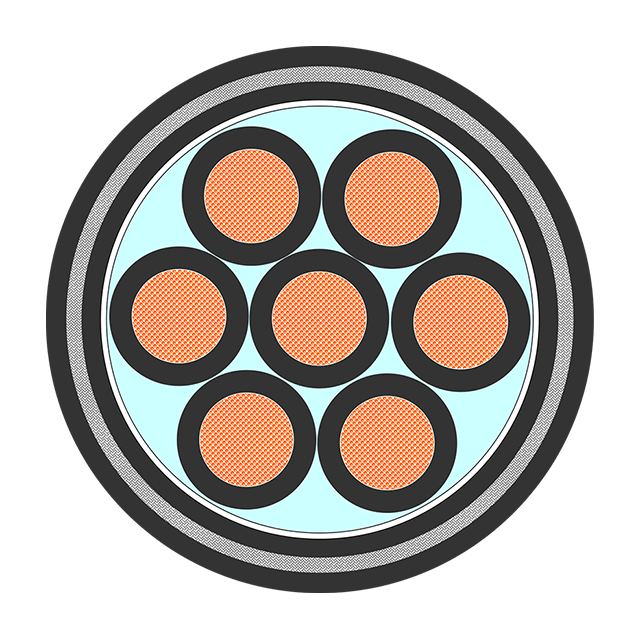

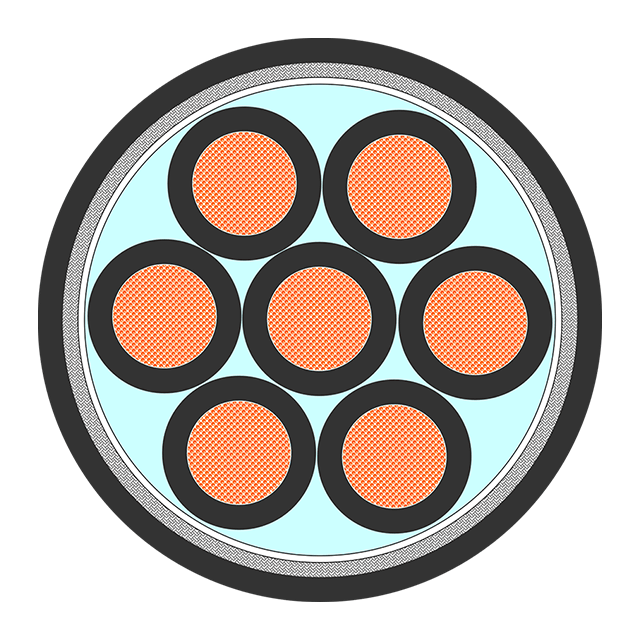

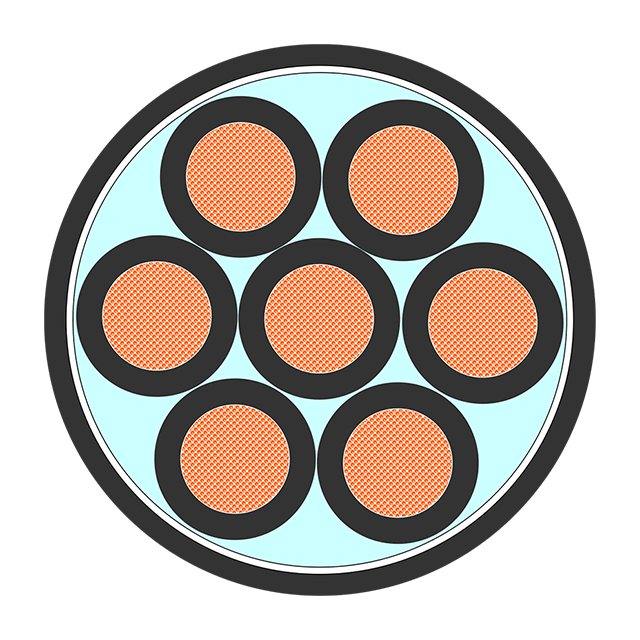

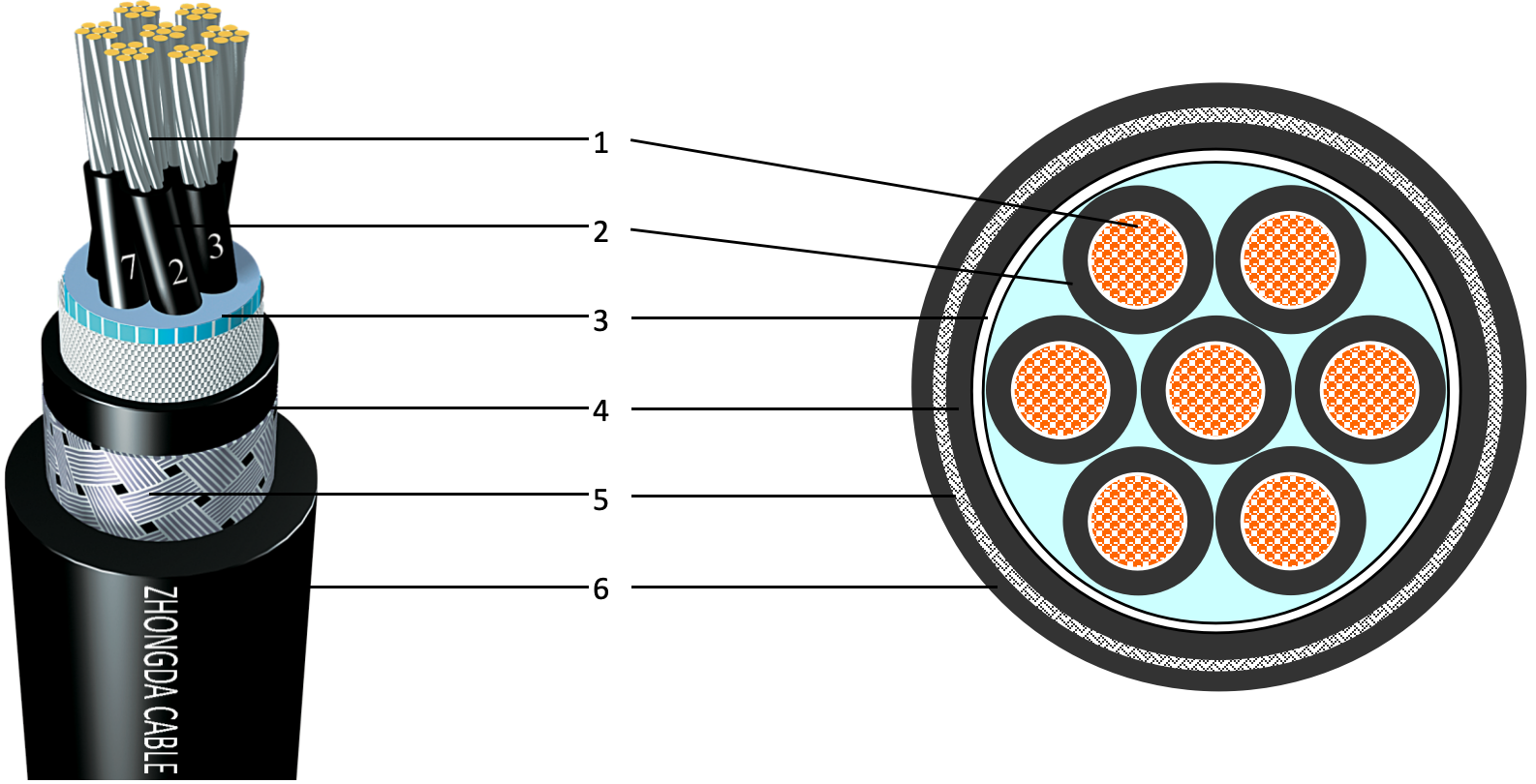

工事
| コンポーネント | コードレター | 材料または要件 | ||||||
| シリーズコード | CK | 船舶用制御ケーブル | ||||||
| 導体 (1) | - | 銅より線 | ||||||
| 断熱材 (2) | J | 架橋ポリエチレン（XLPE） | ||||||
| フィラーとテープ (3) | - | 非吸湿性素材（ある場合） | ||||||
| インナーシース(4) | V | ポリ塩化ビニル(PVC) | ||||||
| PF | 熱可塑性ポリオレフィン(SH1) | |||||||
| パジャマ | 熱硬化性ポリオレフィン(SHF2) | |||||||
| 鎧(5) | 8 | 錫メッキ銅線編組 | ||||||
| 9 | 亜鉛メッキ鋼線編組 | |||||||
| アウターシース (6) | 2 | ポリ塩化ビニル(PVC) | ||||||
| 5 | 熱硬化性ポリオレフィン(SHF2) | |||||||
| 6 | 熱可塑性ポリオレフィン(SH1) | |||||||
| 難燃剤 | S | 束線やケーブルの難燃剤 | ||||||
| 低煙でハロゲンフリー | A | 煙、ハロゲン、毒性 | ||||||
| 1C | 低煙、ハロゲンフリー、低毒性 | |||||||
適用される規格
構造：IEC 60092-350、376
導体：IEC 60228 クラス2
絶縁体およびシース：IEC 60092-360
難燃性：IEC 60332-1
難燃性：IEC 60332-3-22 Cat.A
1 煙濃度：IEC 61034
1 ハロゲン指数：IEC 60754
1 フッ素含有量：IEC 60684-2
*耐紫外線性：UL1581-2011
*耐寒性：IEC 60811-1-4
コアの識別
芯：黒芯に白番号を印刷
*その他はご要望に応じて提供します
外被シース色
黒
主な特徴：
動作温度：-15℃(1*-60℃）～+90℃
試験電圧：1.5kV/5min
1完成したケーブルの煙濃度：≥60%
応用
このケーブルは主に、船上および海上の建物の制御システム、およびその他の関連産業を対象としています。
1 ポリオレフィンシースのみに使用可能な規格
* 規格または性能はご要望に応じて提供します
| タイプ | 説明 | |||||||
| CKJPF/SC | XLPE 絶縁、低煙、ハロゲンフリー、難燃性のポリオレフィン シース付き海洋制御ケーブル (SHF1) | |||||||
| CKJPJ/SC | XLPE 絶縁、低煙、ハロゲンフリー、難燃性の架橋ポリオレフィン シース付き海洋制御ケーブル (SHF2) | |||||||
| CKJ82/SA | XLPE 絶縁難燃性海洋制御ケーブル、銅線編組と PVC 外側シース付き | |||||||
| CKJ85/SC | XLPE 絶縁低煙、ハロゲンフリー、難燃性の海洋制御ケーブル、銅線編組と架橋ポリオレフィン外シース (SHF2) | |||||||
| CKJ86/SC | XLPE 絶縁の低煙、ハロゲンフリー、難燃性の海洋制御ケーブル、銅線編組とポリオレフィンの外側シース (SHF1) | |||||||
| CKJV82/SA | XLPE 絶縁難燃性海洋制御ケーブル (PVC 内側シース、銅線編組、PVC 外側シース付き) | |||||||
| CKJV92/SA | XLPE 絶縁難燃性海洋制御ケーブル、PVC インナーシース、亜鉛メッキ鋼線編組、PVC アウターシース付き | |||||||
| CKJPF86/SC | XLPE 絶縁低煙、ハロゲンフリー、難燃性海洋制御ケーブル、ポリオレフィン内部シース (SHF1)、銅線編組、ポリオレフィン外部シース (SHF1) | |||||||
| CKJPF96/SC | XLPE 絶縁低煙、ハロゲンフリー、難燃性海洋制御ケーブル、ポリオレフィン内部シース (SHF1)、亜鉛メッキ鋼線編組およびポリオレフィン外部シース (SHF1) | |||||||
| CKJPJ85/SC | XLPE 絶縁低煙、ハロゲンフリー、難燃性の海洋制御ケーブル、架橋ポリオレフィン内部シース (SHF2)、銅線編組および架橋ポリオレフィン外部シース (SHF2) | |||||||
| CKJPJ95/SC | XLPE 絶縁低煙、ハロゲンフリー、難燃性海洋制御ケーブル、架橋ポリオレフィン内部シース (SHF2)、亜鉛メッキ鋼線編組および架橋ポリオレフィン外部シース (SHF2) | |||||||
| サイズ | |||||
| 2×0.5 | 2×0.75 | 2×1 | 2×1.5 | 2×2.5 | |
| 3×0.5 | 3×0.75 | 3×1 | 3×1.5 | 3×2.5 | |
| 4×0.5 | 4×0.75 | 4×1 | 4×1.5 | 4×2.5 | |
| 5×0.5 | 5×0.75 | 5×1 | 5×1.5 | 5×2.5 | |
| 6×0.5 | 6×0.75 | 6×1 | 6×1.5 | 6×2.5 | |
| 7×0.5 | 7×0.75 | 7×1 | 7×1.5 | 7×2.5 | |
| 10×0.5 | 10×0.75 | 10×1 | 10×1.5 | 10×2.5 | |
| 12×0.5 | 12×0.75 | 12×1 | 12×1.5 | 12×2.5 | |
| 14×0.5 | 14×0.75 | 14×1 | 14×1.5 | 14×2.5 | |
| 16×0.5 | 16×0.75 | 16×1 | 16×1.5 | 16×2.5 | |
| 19×0.5 | 19×0.75 | 19×1 | 19×1.5 | 19×2.5 | |
| 24×0.5 | 24×0.75 | 24×1 | 24×1.5 | 24×2.5 | |
| 27×0.5 | 27×0.75 | 27×1 | 27×1.5 | 27×2.5 | |
| 30×0.5 | 30×0.75 | 30×1 | 30×1.5 | 30×2.5 | |
| 33×0.5 | 33×0.75 | 33×1 | 33×1.5 | 33×2.5 | |
| 37×0.5 | 37×0.75 | 37×1 | 37×1.5 | 37×2.5 | |
